Konfigurieren Sie Ihr Palettenregal

Regalhöhe von 250cm - 750cm wählbar Ebenen im Raster von 5cm verstellbar alle Regale pulverbeschichtet erhältlich Regaltiefe 80cm oder 110cm konfigurierbar

  • Professionelles Regalsystem

  • Schnelle Lieferung in 2 bis 3 Wochen

  • Qualität 5 Jahre garantiert

  • Regalkomponenten einfach kombinierbar

  • Alle Kleinteile & Belastungsschilder inkl.

  • System erfüllt alle Vorgaben nach DIN 18800,DGVU Regel 108-007 und FEM 10.2.02

  • Eigenes Montageteam

  • Bestmögliche Paletten- und Stückgutlagerung
Unsere Top-Angebote
Alter Preis: 1.504,15 €
699,00 € *
zzgl. 19% MwSt. (brutto: 831,81 €)
zzgl. Versand
sofort verfügbar / Lieferzeit: 1 - 2 Wochen
Versandkosten werden bei mehreren Artikeln nur einmal berechnet!
1.517,34 € *
zzgl. 19% MwSt. (brutto: 1.805,63 €)
zzgl. Versand
sofort verfügbar / Lieferzeit: 1 - 2 Wochen
Versandkosten werden bei mehreren Artikeln nur einmal berechnet!
3.071,73 € *
zzgl. 19% MwSt. (brutto: 3.655,35 €)
zzgl. Versand
sofort verfügbar / Lieferzeit: 1 - 2 Wochen
Versandkosten werden bei mehreren Artikeln nur einmal berechnet!

Regalsystem Artus

Sie haben ein Lager. Sie haben viele Paletten die sie professionell einlagern wollen und suchen die ideale Regallösung, um ihre Güter und Waren sicher, koordiniert und effizient zu verräumen. Ihr Wunsch ist ein System das modular ist und jederzeit flexibel erweitert, gekürzt oder an ihre Bedürfnisse angepasst werden kann. Das Palettenregalsystem ARTUS verbindet all diese Ansprüche zu einem stimmigen und Gesamtkonzept und passt sich kinderleicht an Ihre örtlichen Gegebenheiten an. Dieses System deckt jeden Wunsch gekonnt ab und bietet auch in punkto Sicherheit und Stabilität wichtige Argumente, um Ihren Lagerplatz komfortabel und sicher zu gestalten.

Zusammengefasst bietet ARTUS für sie folgende Vorteile:
  • bestmögliche Leistungsmerkmale für professionelles Lagern
  • höchste Fertigungsqualität aller Einzel-, Zusatz- und Ersatzteile
  • exakte und präzise Lieferung
  • sehr modulares und flexibles Regalsystem
  • maximale Sicherheits und Arbeitsschutz Standards
Lieferprogramm, Besonderheiten und Zubehör

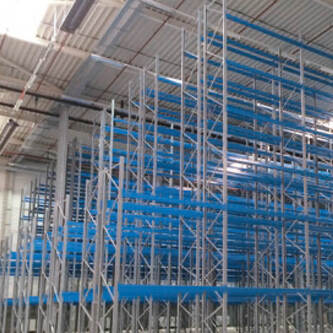

Einen Querschnitt über all die Möglichkeiten die Sie mit dem System ARTUS haben, können Sie sich in den folgenden Abschnitten verschaffen.
Das ARTUS ist so vielseitig und in seiner Fertigung so ausgeklügelt dass sie problemlos jede Herausforderung in Ihrem Lager damit bewältigen können.

Das Lieferprogramm bietet ihnen alle wichtigen Bereitstellungsvarianten auf einen Blick:
  • Alle Auflageträger und Stützrahmen sind kaltgewalzte Stahlprofile mit hochwertiger Pulverbeschichtung
  • Geliefert wird ihr neues Regalsystem generell in Einzelteilen die anschließend miteinander verschraubt werden müssen
  • Für die Lagerung in Tiefen und Querlagerung stehen sowohl 800 mm also auch 1100 mm zur Verfügung
  • Alle Komponenten und Sets des Regalsystems ARTUS sind in individueller konfiguration verfügbar
Hinweise zur Abwicklung für Stützrahmen und Auflageträger
  • Geliefert werden alle Stützrahmen im zerlegten Zustand um die Lieferung so effizient wie möglich zu gestalten
  • Viele Erweiterungsmöglichkeiten, je nach Anforderung durch Anbaufelder, verschiedene Auflageträger und weiteres Zubehör
  • Fußplatten, Bolzenanker und Sicherungsstifte für die Auflageträger sind generell im Lieferumfang enthalten
  • Ihre Regallänge wird durch die Summe an Feldbreiten ermittelt, bedenken sie das sie für jeden Stützrahmen 85 mm zusätzlich berechnen müssen.
  • Lieferumfang Stützrahmen: 2 Regalständer, Ausfachungen, 2 Fußplatten
  • Lieferumfang Auflageträger: 1 Auflageträger, 2 Sicherungsstifte, ander Abmessungen nur auf Anfrage
Hinweise zur Lieferung und Bestellung
  • Stützrahmen und Auflageträger sind sofort lieferbar, ab Lager
  • Standardmäßig ist NCS S4005, ähnlich dem RAL 7001, Silbergrau für die Stützrahmen vorgesehen, die Ausfachung ist in jedem Fall verzinkt
  • Die Auflageträger werden in Reinorange, RAL 2004, geliefert
  • Auf Anfrage werden andere RAL-Farben für ihren Projektspezifischen Einsatz angeboten, Mehrkosten sind zu erwarten
  • Im Fall einer Sonderlackierung ist die Lieferzeit generell gesondert anzufragen
  • Die Lieferung erfolgt dann zu abweichenden Frachtkonditionen grundsätzlich ab Werk

Das Regalsystem ARTUS bietet viele Besonderheiten die es im Lagereinsatz zu einem sehr flexiblen und leicht handle-barem System macht. In den nächsten Abschnitten können Sie sich einen Überblick über die Technischen Finessen und Möglichkeiten verschaffen.

Das Omega-Ständerprofil

  • aus Qualitäts-Bandstahl profiliert
  • Profilbreite 85 mm oder 100 mm
  • Materialstärken 2,0 mm oder 2,5 mm
  • Höhenverstellraster für die Trägerholme 50 mm
  • Oberfläche pulverbeschichtet, NCS S4005, ähnlich RAL 7001, Silbergrau
  • Fußplatte 135 x 120 x 6 mm, verzinkt, von 2.500 mm bis 3.500 mm*
  • Fußplatte 140 x 120 x 8 mm, verzinkt, von 4.000 mm bis 7.500 mm*
*Ständerhöhe

Das Omega-Ständerprofil ist in zwei Typen erhältlich. Die Ausführungen im Lagerprogramm umfassen 85 mm und 100 mm. Eine dritte Ausführung von 100 bis 140 mm ist individuell möglich.
Generell bieten alle Typen maximale Stabilität und Flexibilität, um Auflageträge (Traversen) sicher und modular anzubringen.

Beachtet werden sollte das eine Rahmenhöhe die 7,5 m übersteigt unter Umständen, je nach Bundesland, genehmigungspflichtig ist.

Alle drei Typen der Omega-Regalrahmen im Querschnitt:


Rahmenausfachung

  • diagonale und horizontale Ausfachungen
  • aus spezialverzinkten C-Profilen
  • Profile werden mit Ständer verschraubt

Auflageträger

  • kaltgewalztes Kastenprofil aus hochwertigem Bandstahl
  • angeschweißte Vierfinger-Einhängelasche zur sicheren, kraftschlüssigen Verbindung mit den Stützrahmen
  • Oberfläche pulverbeschichtet, RAL 2004 Reinorange
  • mit Sicherungsstiften gegen unbeabsichtigtes Ausheben
Träger Typ
Maße (H x T) Maße (H x T)
Feldbreite Feldbreite
max. Traglast/Paar max. Traglast/Paar
AT85-125-1900
Maße (H x T) 125 x 50 mm
Feldbreite 1.900 mm
max. Traglast/Paar 3.850 kg
AT85-125-2300
Maße (H x T) 125 x 50 mm
Feldbreite 2.300 mm
max. Traglast/Paar 3.000 kg
AT71-110-2700
Maße (H x T) 110 x 50 mm
Feldbreite 2.700 mm
max. Traglast/Paar 2.000 kg
AT85-125-2700
Maße (H x T) 125 x 50 mm
Feldbreite 2.700 mm
max. Traglast/Paar 3.070 kg
AT36-160-2700
Maße (H x T) 160 x 50 mm
Feldbreite 2.700 mm
max. Traglast/Paar 4.800 kg
AT45-145-3300
Maße (H x T) 145 x 50 mm
Feldbreite 3.300 mm
max. Traglast/Paar 3.525 kg
AT36-160-3600
Maße (H x T) 160 x 50 mm
Feldbreite 3.600 mm
max. Traglast/Paar 4.500 kg
AT36-160-3900
Maße (H x T) 160 x 50 mm
Feldbreite 3.900 mm
max. Traglast/Paar 4.300 kg

Je nach Typ des Trägerquerschnitts werden verschiedene Traglasten pro Paar Auflageträger gewährleistet. Entnehmen Sie die zulässigen Traglasten der obigen Tabelle.

Hinweis: Die Träger lassen sich in 5 cm Schritten am Stützrahmen einhaken und flexibel an die eigenen Bedürfnisse anpassen.

Mit verschiedenem Zubehör können Sie ihre Regale besonders sicher und komfortabel an die örtlichen Gegebenheiten innerhalb ihres Lagers anpassen.
Es gibt zusätzliche Sicherungen zur Stabilität des Rahmens, Sicherungen für die eingelagerte Ware, unterschiedliche Auflage- und Einlegeböden sowie Steg- und Winkelrahmen für die Auflageträger, um Ware in unterschiedlichen Pack-Konditionen sicher zu verräumen. Desweiteren gibt es diverse Rammschutz-Vorrichtungen um sicher Lager mit einem Gabelstapler an den Regalen zu hantieren.


Sicherungen zur Stabilität der Stützrahmen-Konstruktion

Unterlegbleche

Um Bodenunebenheiten auszugleichen können Sie auf Unterlegbleche zurückgreifen. In zwei Ausführungen, zu je zwei Stärken verfügbar und separat bestellbar

Stärke Stärke
Art-Nr. Art-Nr.
für 85er-Profile
Stärke 1mm
Art-Nr. B4-12341-E
für 85er-Profile
Stärke 3mm
Art-Nr. B4-12343-E
für 100er-Profile
Stärke 1mm
Art-Nr. B4-12351-E
für 100er-Profile
Stärke 3mm
Art-Nr. B4-12353-E

Bolzenanker

Je Stützrahmen sind zwei Bolzenanker notwendig um den Stützrahmen sicher mit dem Boden zu verbinden.


Distanzstück

Um zwei Regale rückseitig miteinander zu verbinden und sicheren Abstand und Stabilität zu gewährleisten. Wird mit Befestigungsmaterial geliefert. In unterschiedlichen Längen verfügbar.


Einlage- und Auflageböden zur Sicherung der eingelagerten Ware

Stahlpaneel

Stahlpaneele zum auflegen auf die Träger, stirnseitig gekantet um sie sicher zu arretieren. Die Materialstärke beträgt 1,5 mm, Höhe 40 mm, jedes Panel ist 300 mm breit.

Regaltiefe
Fachbreite Fachbreite
max. Fachlast max. Fachlast
Anzahl/Fach Anzahl/Fach
Art.-Nr. Art.-Nr.
1100 mm
Fachbreite 2700 mm
max. Fachlast 2700 kg
Anzahl/Fach 9
Art.-Nr. B4-12066-K
1100 mm
Fachbreite 3600 mm
max. Fachlast 3600 kg
Anzahl/Fach 12
Art.-Nr. B4-12067-K

Gitterrostboden

Durchlässige Einlegeböden zum Beispiel für den Einsatz von Regalsprinkleranlagen. Die Gitter verfügen über ein seitlich angeschweißtes Winkeleisen für sicheren sitz in den Auflageträgern.

Die Gitterrostböden sind vollverzinkt.

Regaltiefe
Fachbreite Fachbreite
max. Fachlast max. Fachlast
Anzahl/Fach Anzahl/Fach
Art.-Nr. Art.-Nr.
1100 mm
Fachbreite 2700 mm
max. Fachlast 2500 kg
Anzahl/Fach 3
Art.-Nr. B4-12076-K
1100 mm
Fachbreite 3600 mm
max. Fachlast 3400 kg
Anzahl/Fach 4
Art.-Nr. B4-12077-K

Spanplattenböden

Aus P4, roh/roh gefertigte Spanplatten, mit passgenauem Zuschnitt, 38 mm stark und 4 Z-Winkeln für eine sichere Auflage auf dem Träger

Die Z-Winkel sind alle vollverzinkt.

Regaltiefe
Fachbreite Fachbreite
max. Fachlast max. Fachlast
Anzahl/Fach Anzahl/Fach
Art.-Nr. Art.-Nr.
1100 mm
Fachbreite 2700 mm
max. Fachlast 1400 kg
Anzahl/Fach 1
Art.-Nr. B4-12086-K
1100 mm
Fachbreite 3600 mm
max. Fachlast 1800 kg
Anzahl/Fach 2
Art.-Nr. B4-12087-K

Drahtgitterböden

Die Maschenweite beträgt 50 x 100 mm und wird durch drei Unterzüge stabilisiert. Stirnseitig gekantet um sie sicher und rutschfest auf den Trägern aufzubringen.

Die Drahtgitterböden sind vollverzinkt.

Regaltiefe
Fachbreite Fachbreite
max. Fachlast max. Fachlast
Anzahl/Fach Anzahl/Fach
Art.-Nr. Art.-Nr.
1100 mm
Fachbreite 2700 mm
max. Fachlast 2250 kg
Anzahl/Fach 3
Art.-Nr. B4-12096-K
1100 mm
Fachbreite 3600 mm
max. Fachlast 3000 kg
Anzahl/Fach 4
Art.-Nr. B4-12097-K

Gitterrückwand

Die Gittermasche misst 50 x 50 x 4 mm. Ein verschweißter C-Rahmen in der Farbe Silbergrau (NCS S4005, ähnlich RAL 7001). Gitterabstand zum Fach beträgt 150 mm. Befestigungsmaterial für die Fachgitter separat mitbestellen.

Diese Gitter sind für alle Einfachregale neben Verkehrs- und Arbeitsbereichen vorgeschrieben. Sie sind für die Fachbreite 2700mm in den Gitterhöhen 1000mm und 1500mm erhältlich

Für die Gitterrückwand benötigen Sie noch mehrere Befestigungssets:


Tiefenwinkel-Rahmen

Massiv geschweißte Stahlwinkel-Konstruktion mit Rückanschlag zur passgenauen Positionierung der Palette. Abmessung des Winkels 100 x 50 x 6 mm. Wird in der Farbe Reinorange (RAL 2004) geliefert. Je Palettenplatz ein Stück erforderlich. Die maximale Traglast des Tiefenwinkel-Rahmen beträgt 1500|kg.


Tiefensteg

Bei Regaltiefen von 800 mm zur Abstützung der Paletten-Mittelkufe bei Quereinschub. Bei Regaltiefen von 1100 mm zur Aufnahme einer Quer eingeschobenen Palette. Pro Palettenplatz sind zwei Stege notwendig.

Alle Stege sind vollverzinkt.


Durchschubsicherung - Set

Als Präventionsmaßnahme um das durchschieben von Paletten zu verhindern. Inklusive Rechteckrohr in Reinorange (RAL 2004) und verzinkter Halterungen mit Positionsbohrungen (75/100/120 mm) für drei verschiedene Fachbreiten (1900m, 2700mm, 3600mm).


Einzelkomponenten zur Durchschubsicherung

Rechteck-Rohr

Für Durchschubsicherung inkusiver 2 Sicherungsschrauben.

Halterungsset

Für Durchschubssicherung. Pro Sicherungsrohr werden zwei Stück benötigt


Rammschutz-Vorrichtungen

Leitplanken-Konstruktion

zum Schutz einer kompletten Regalseite. Das Set besteht aus zwei Rammschutz-Ecken und einem Verbindungs Leitplanke im U-Profil.


Für Einzelregalzeile

in den Abmessungen 1100|mm tief und einer Länge von 1132|mm (Außenmaß 1250|mm).
zum Artikel


Für Doppelregalzeile

in den Abmessungen 2 x 1100|mm und 200|mm Distanz, bei einer Länge von 2432|mm (Außenmaß 2550|mm).
zum Artikel


Rammschutz für Ecken

In einer L-Form können sie freistehende Stirnseiten der Regale nach DIN 15512 bei Ein- und Ausfahrten schützen. Der Rammschutz wird per Stück verkauft, hat eine Höhe von 400 mm und kommt mit 4 Bolzenankern.
zum Artikel


Rammschutz für Zwischenständer

Die U-förmigen Abgrenzungen für Zwischenständer bieten maximalen Schutz beim einstapeln der Ware nach DIN 15512. Die Höhe beträgt 400 mm und kommt mit 4 Bolzenankern.
zum Artikel


Rammschutz für Zwischenständer

In V-Form sorgen diese Abgrenzer für mehr Schutz in den Gängen nach DIN 15512. Die Höhe für den Rammschutz liegt bei 400 mm und kommt mit 2 Bolzenankern.
